交联聚乙烯绝缘电缆绝缘用过氧化物交联型可剥离半导电屏蔽料(10KV外屏)

10KV交联型半导电外屏蔽料

产品名称、型号、用途


产品型号

产品名称

特点及用途

PYJD

交联聚乙烯绝缘电缆绝缘用过氧化物交联型可剥离半导电屏蔽料

10KV交联型半导电外屏蔽料

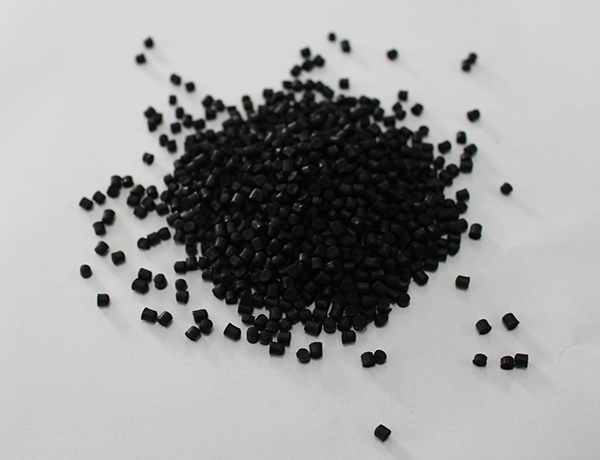

产品介绍

本项目是以聚烯烃为基材,加入导电炭黑及各类特定助剂,经混合、塑化、挤出造粒而得到的半导电屏蔽料。

产品特点

·优异的导电性                  ·优异的抗老化性能

·优异的加工性能              ·优异的可剥离性能

·优异的力学性能

使用特性

交联型半导电屏蔽料适用于电缆导体,长期允许最高工作温度为90℃。

热塑型半导电屏蔽料适用于电缆导体,长期允许最高工作温度为70℃。

加工指南

适用于电力电缆现有螺杆设备上加工,可获得良好的挤出工艺效果。

推荐加工温度:

位置 1区 2区 3区 4区 5区 模头
温度(℃) 80 85 90 95 100 110

贮存与包装

半导电屏蔽料应贮存在清洁、干燥、通风的库房内,贮存温度应该不低于0℃,堆放高度不超过三箱。自生产三日起储存期应不超过六个月。
半导电屏蔽料应采用防潮包装,内袋采用PE复合膜袋,密封包装后,装入专用不易破损的硬质瓦楞纸箱中,外套防水薄膜,每箱净重500Kg±1Kg。

技术特性

物理性能

单位

标准值

SH8505或DTI-36

标准值

SH8506或DTO-36-N

试验方法

密度

g/cm3

≤1.18

1.12

≤1.18

1.15

GB/T 1033.1

低温冲击脆化温度

-40

通过

-40

通过

GB/T 5470

热延伸200℃0.2MPa
15min











GB/T 2951.5

负荷下伸长率

%

≤100

50

≤110

48



冷却后永久变形

%

≤15

0

≤15

0



熔融指数100℃21.6Kg

g/10min

≤1.5

1

≥2.0

1.5

GB/T 3682















机械性能

单位

标准值

SH8505或DTI-36

标准值

SH8506或DTO-36-N

试验方法

拉伸强度

MPa

≥12

14

≥10

14.2

GB/T 1040.3

断裂伸长率

%

≥180

240

≥200

290

GB/T 1040.3















老化性能

单位

标准值

SH8505或DTI-36

标准值

SH8506或DTO-36-N

试验方法

热老化性能135℃×168h











GB/T 2951.12

拉伸强度变化率

%

±30

1

±30

15

GB/T 1040.3

断裂伸长变化率

%

±30

-27

±30

-22

GB/T 1040.3















电气性能

单位

标准值

SH8505或DTI-36

标准值

SH8506或DTO-36-N

试验方法

20℃时体积电阻率

Ω·cm

≤100

31

≤100

90

GB/T 1410

90℃时体积电阻率

Ω·cm

≤5000

491

≤2500

680

GB/T 1410

热老化后体积电阻100℃×168h

h











90℃时体积电阻率

Ω·cm

≤1000

306

≤1000

489

GB/T 1410















剥离强度

N/cm

-

-

10-40

29



老化后剥离强度100℃×168h

h











剥离强度

N/cm

-

-

10-45

29
